UHPC超高性能混凝土施工工藝,廣東UHPC

      上世紀90年代，UHPC作為一種先進材料問世，但其應用因價格昂貴、自收縮過大和缺乏專門設計與施工規范或規程而受限。人們不得不等到2000年才看到歐洲、美國和亞洲等地通過材料改進克服了諸多不足。這些改進可以實現材料降價，激發對施工規范或指南以及UHPC超高性能混凝土在結構中應用相關的技術研究。這也啟動了UHPC超高性能混凝土在實際結構中的應用，并加快了技術發展的速度。

      一、攪拌

      UHPC超高性能混凝土的原材料應嚴格按照施工配合比要求進行稱量，稱量允許偏差應符合以下規定（按重量計）：膠凝材料（水泥、外加劑等±1%；外加劑±1% ；總量±2%；混合水±1%。混凝土應采用臥軸、行星式或逆流強制式攪拌機攪拌，原料采用電子計量系統計量。攪拌不得少于2min，也不得超過3min。在冷熱季節攪拌混凝土時，必須采取措施控制原料溫度，確保混凝土進入溫度符合要求。

      二、交通

      應采取措施，UHPC超高性能混凝土在運輸過程中保持均勻，各項性能指標不發生明顯波動。運輸設備應采取保溫措施，防止局部混凝土溫度升高（夏季）或凍結（冬季）。應采取適當措施防止水分進入運輸容器或蒸發。

      三、澆注

      1、UHPC超高性能混凝土入模前，應使用專用設備測定混凝土的溫度、坍落度、含氣量、水膠比、泌水率；只能使用配合比性能符合設計或配合比要求的混凝土。倒入模具。一般混凝土的成型溫度應控制在5～30℃

      2、UHPC超高性能混凝土澆筑時的自由落體高度不應大于2m。大于2m時，應采用溜槽、串聯油缸、漏斗等輔助輸送混凝土，混凝土不出現分層和離析。

      3、UHPC超高性能混凝土澆筑應分層連續進行，間隔不得超過90分鐘，不得隨意留施工縫。

      4、澆筑時新澆混凝土與相鄰硬化混凝土或巖土介質的溫差不得大于15℃。

      四、震動

      振動設備如插入式振動棒、附加平面振動器、表面平面振動器等可用于振動混凝土。振動時避免與模板、鋼筋和預埋件碰撞。使用插入式振動器振動UHPC超高混凝土時，以垂直點振動為宜。各點振動以表面浸沒或無大氣泡為準，一般不超過30s，避免振動過大。如果需要改變振動器在混凝土混合料中的水平位置，先將振動器慢慢垂直拉出，然后將振動器移動到新的位置。不要將振動器放在混合物上。

      五、保養

      UHPC超高性能混凝土養護有兩個目的：一是創造條件，使水泥充分水化，加速混凝土硬化；二是防止混凝土成型后因日光、風、干、冷等自然因素的影響而出現超出正常范圍的現象。產品的收縮、裂紋和破壞。混凝土標準養護條件為溫度（20±3）℃，相對濕度90%以上。高性能混凝土的早期強度增長迅速，一般3天達到設計強度的60%，7天達到設計強度的80%。因此，混凝土的早期養護尤為重要。通常混凝土澆筑后，以帶模養護為主，輔以澆水養護，保持混凝土表面濕潤。

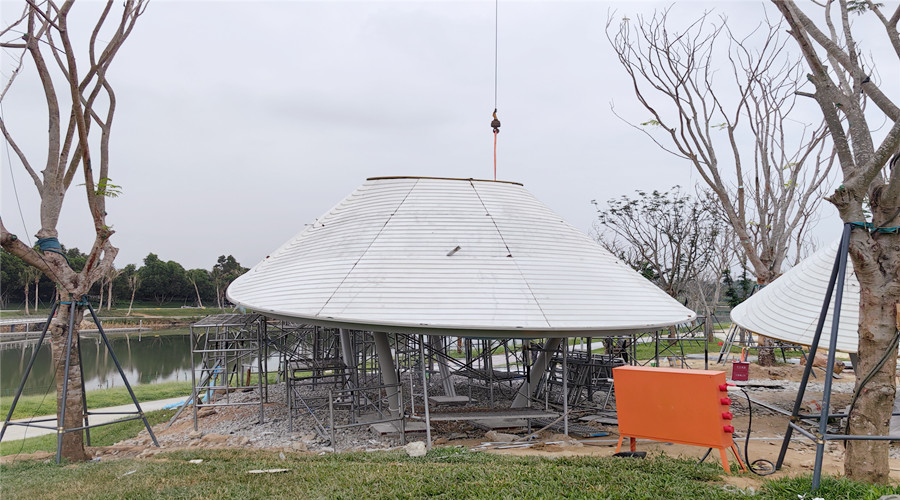

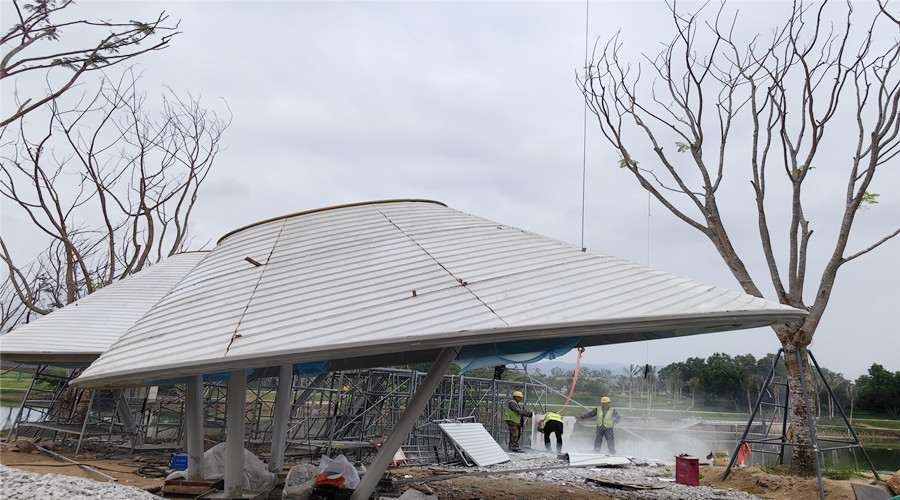

      廣東飾紀上品UHPC超高性能混凝土生產廠家，自成立以來，一直致力于UHPC構件工程和生產安裝配套，為地產開發商提供工程的配套服務。擁有大型干燥設備、鋼結構轉換層生產線以及三維數控模具制作設備等全套生產設備，生產設計人員均具有豐富的質量管理和生產操作經驗。長年承接UHPC工程裝修，歡迎有需要的客戶來電咨詢。

本文出自廣東飾紀上品建材科技有限公司，轉載請注明出處！

更多關于GRG、GRC、UHPC相關資訊，請咨詢：http://www.xijuzhiwang.com/，24小時熱線電話：153-8295-4855！
